D’une facilité d’utilisation extrême grâce à des menus très ergonomiques, ce logiciel est accessible pour tous et vous offrira un gain de productivité incroyable avec des résultats d’une précision sans commune mesure.
SOLUTRACE est un programme informatique développé sur Excel. De ce fait, il ne nécessite aucun programme particulier à installer sur votre ordinateur. Avec une imprimante A4 et quelques minutes de votre temps, réalisez toutes les pièces que vous désirez!
Pour présenter l’utilisation de Solutrace, nous avons choisi deux exemples. Tout d’abord, prenons un piquage et par la suite, un rond carré.

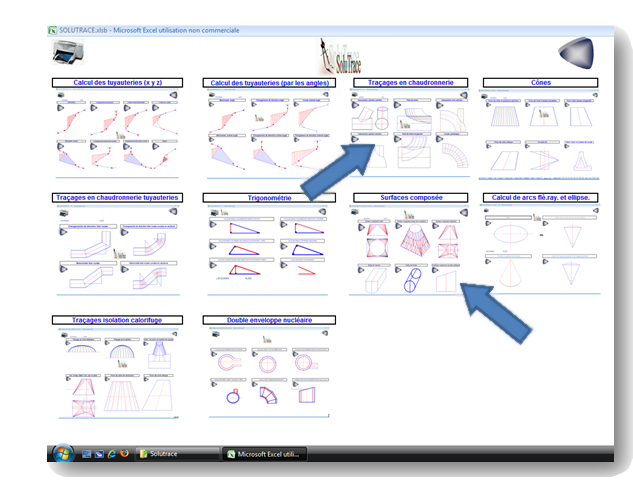

Sélectionner le module en cliquant sur l’image correspondante.

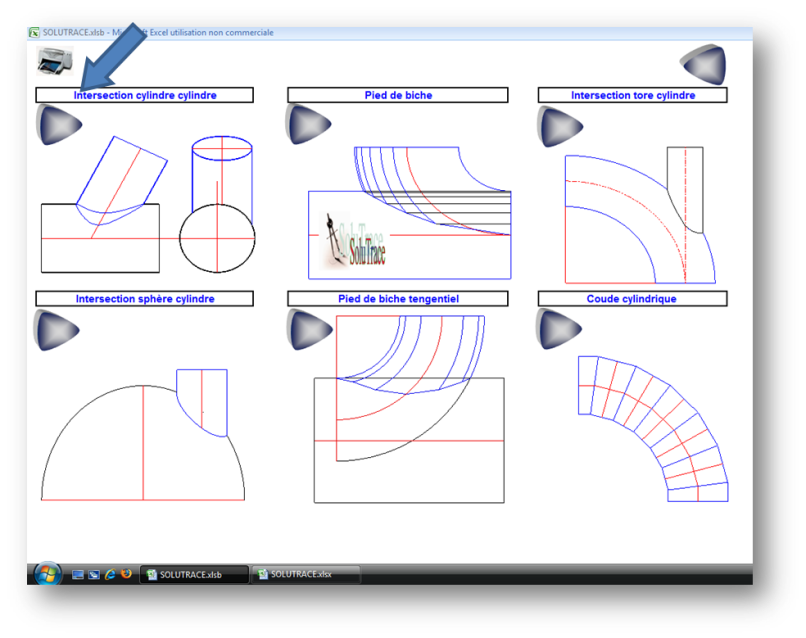

Dans le menu détaillé, cliquez sur la flèche du module choisi.

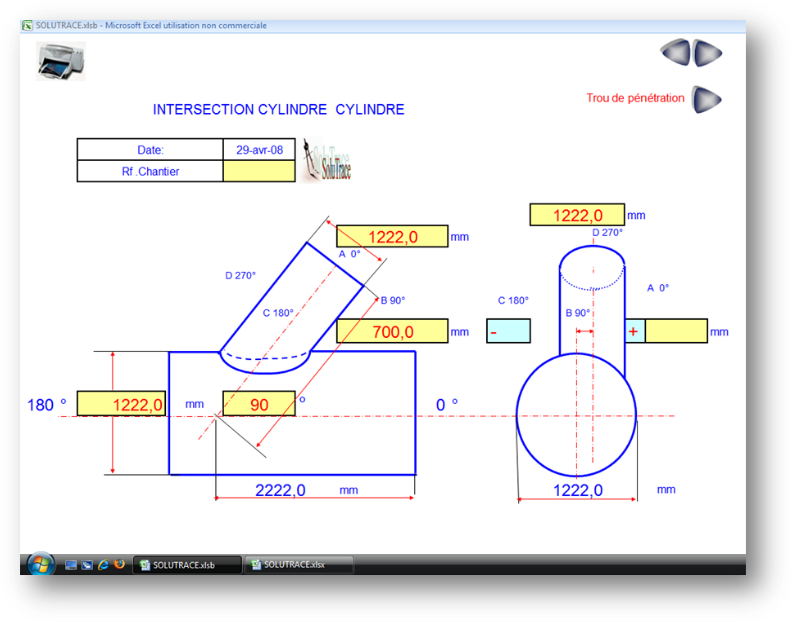

Vous arrivez sur la page principale du module, entrez les mesures dans les cellules jaunes. Chaque case jaune bénéficie d’une explication lorsque vous passez le curseur dessus. Une fois les données rentrées, avancez sur le programme en utilisant les flèches en haut à droite pour arriver sur les pages de résultat.

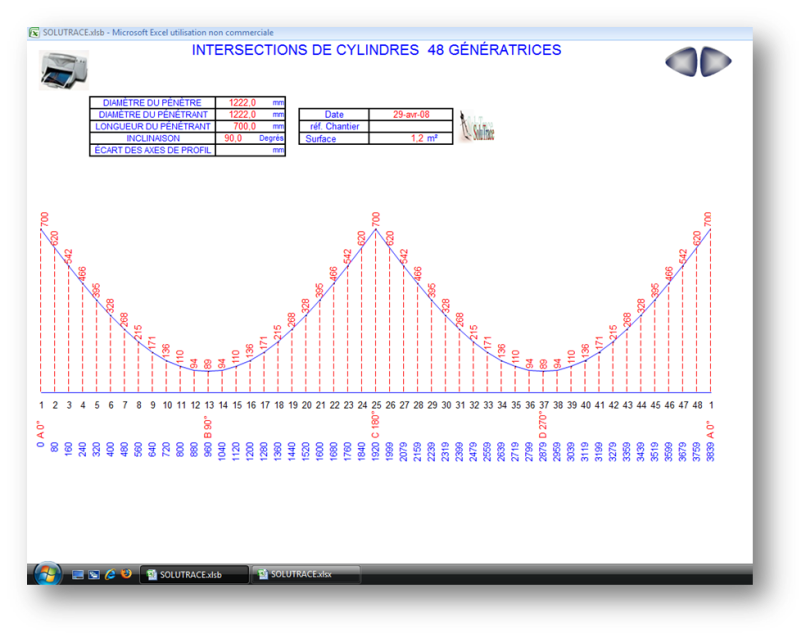

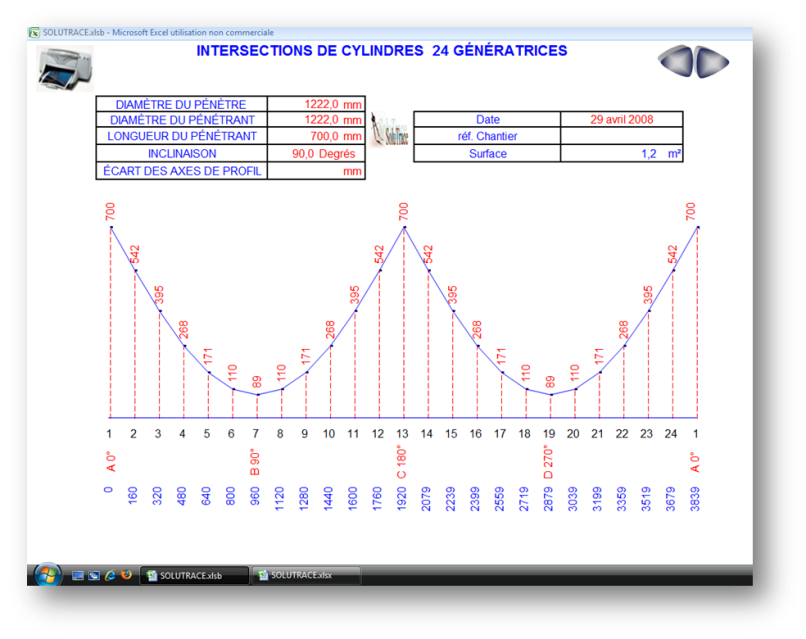

Vous êtes maintenant sur les pages de développés et de résultats de votre pièce. Pour tous les modules, vous avez le choix de la précision de vos calculs, 24, 48 et même jusqu’à 96 génératrices pour les pièces de grande taille.
Une fois que vous aurez choisie la feuille de résultat qui vous convient, cliquez tout simplement sur l’icône Imprimante pour imprimer la page et l’apporter dans votre atelier pour reporter les côtes directement.

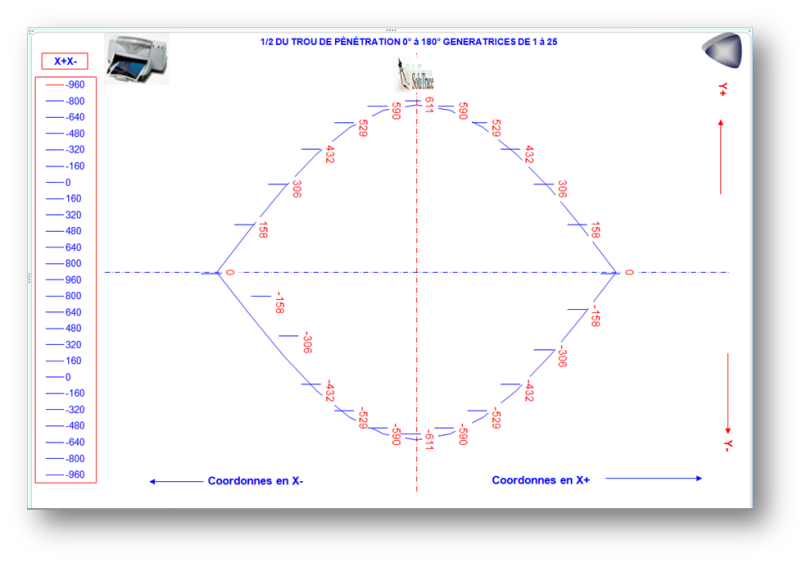

Pour l’exemple d’un piquage, il vous est même possible d’obtenir le résultat du trou de pénétration.

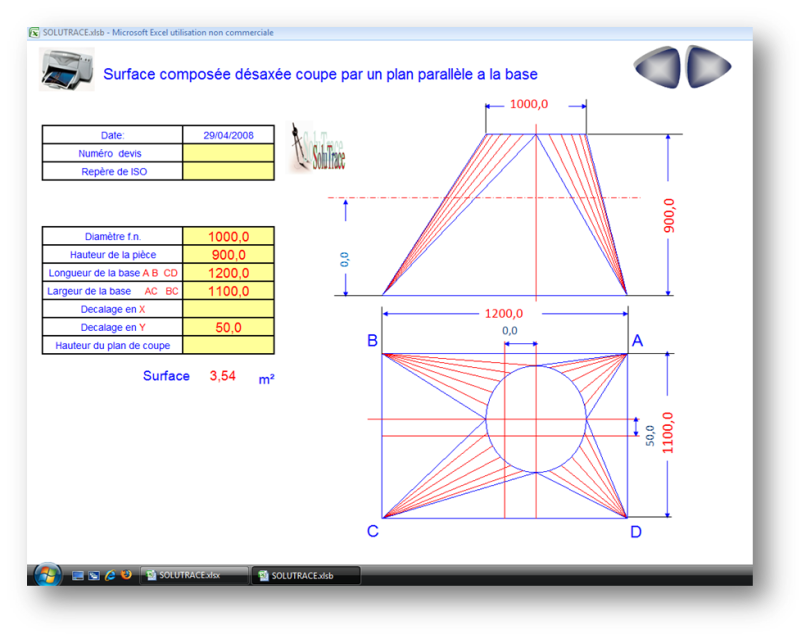

Dans le menu calorifuge, vous cliquez sur l’un des modules de surfaces composées pour arriver sur la page de saisie des mesures.
En suivant toujours le même principe, complétez les cases jaunes (avec ou sans décalage selon la pièce recherchée et avec une hauteur de coupe pour un rond carré de grande dimension). Dès cette page, vous obtenez la surface de la pièce, très utile pour établir un devis.

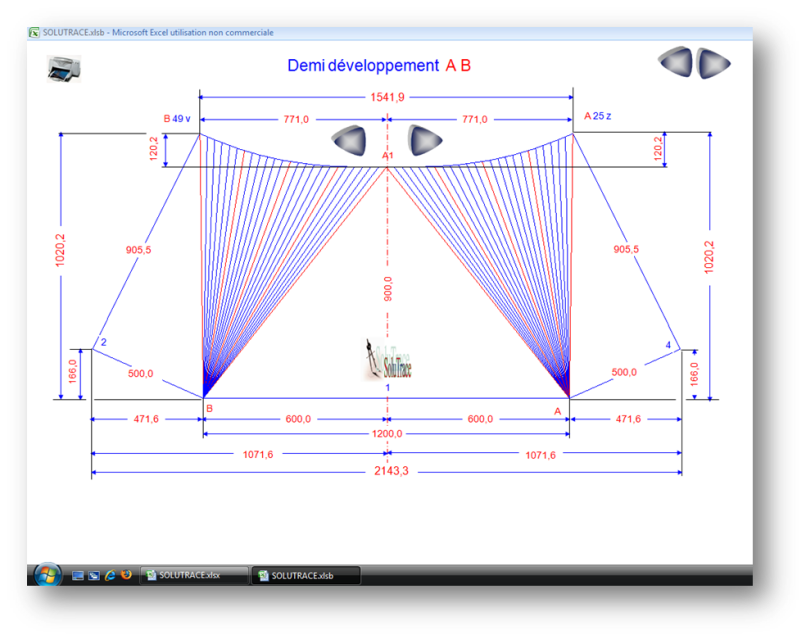

Solutrace vous offre avec ce développé une nouvelle manière de tracer vos pièces. En traçant une ligne droite sur votre tôle, vous n’aurez par la suite qu’à reporter les mesures comme décrit sur le dessin pour obtenir le gabarit de votre pièce.
A noter: Si le rond carré est axé, les mesures seront identiques pour les demis développés A B et C D (par symétrie), et s’il est désaxé, il suffira de consulter les deux demis développés (par utilisation des flèches pour aller sur les pages suivantes).

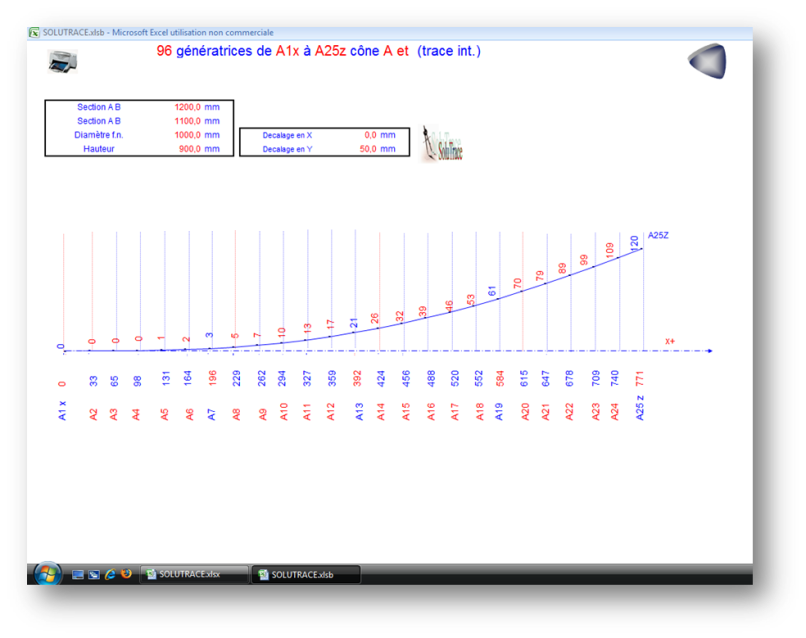

Il ne vous reste maintenant que votre courbe à tracer pour finaliser votre rond carré.
Pour chaque page de demi développé, vous avez une flèche pour atteindre le tracer de chaque courbe et selon la précision recherchée, reportez le nombre de points nécessaires.
